產品簡介
YHDDL-1000A大電流發生器產品根據輸出電流大小采用分體或一體式結構，產品相對體積小、重量輕。本產品還具有輸出電流無極調整，電流上升平衡、負荷變化范圍大、工作可靠、操作簡便、安全等特點。是進行升流或溫升試驗較理想的設備。
YHDDL-1000A大電流發生器是根據電力部門和工礦企業在電氣設備試驗各種開關、電流互感器和其它電器設備作電流負載試驗及溫升試驗而專門設計制造的專用設備。
技術參數
工作電源：220V或380V ±10% 50HZ
輸出電流：0～10000A（根據用戶選擇）
輸出電壓：5V 或10V（根據用戶選擇）
環境溫度：-10℃~40℃

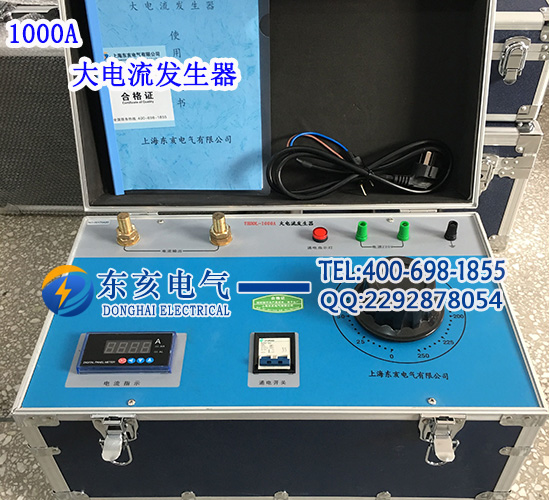

大電流發生器面板及功能
1．大電流輸出端子
2．電源指示信號燈
3．電源輸入接線柱：AC：220V電源由此輸入。
4．接地接線柱，為使用安全，使用的·應將此接線柱接地
5．4．1／2 LCD數字顯示電流表。
6．電流輸出按鈕，按下此按鈕，大電流輸出，輸出指示燈亮。
7．電流切除按鈕，按下此按鈕，大電流切除，輸出指示燈滅。
8．大電流調節旋鈕。
9．電流表檢定調整孔，在需要對表計進行計量檢定時用，在檢定時，只要將孔的園封貼挑起，便可用小型的一字起或鐘表起子進行調整，調整后將園封貼復原。
工作原理
電路如圖所示，AC：220V電源由X，—X，輸入，由TY調壓器調節，K1控制，T升流器升流，由Xl~X。通過電流表A輸出大電流。當兩組線圈并聯輸出時，能輸出i000A電流，最大空載電壓5V：當兩組線圈串聯輸出時，能輸出500A電流，最大空載電壓lOV。
注意事項
1．本試驗器輸入電源電纜截面應大于2mm2，大電流輸出連接電纜截面應大于lOOmm2，并盡量縮短輸出連接電纜長度。
2．只要能達到輸出電流要求。盡量使用并聯輸出。
3．應避免長時間連續輸出。
4．為使用安全，應將接地端子可靠接地。
使用方法
1、 按電氣原理圖接好工作線路，變壓器外殼，操作臺等必須良好接地。
2、 通電源，操作臺上的綠色指示燈亮，按下起動按鈕，紅色指示燈亮，此時升流器等待升流。
3、 順時針均勻旋轉調壓器，注意操作臺上輸出電流指示直到所需的大電流，為了保證測試精度，可在儀表接線柱上串聯一標準電流表。
4、 試驗過程中，一旦發現不正常的現象，應立即切斷電源，查明原因后，再進行試驗。
5、 試驗完畢，必須將調壓器回零，按停止按鈕切斷電源，切斷工作電源，方可拆除試驗接線，以保證安全。
